MANTENCION DEL EQUIPO: Despues de 16 años de fabricar vender y distribuir equipos aplicadores de pintura en polvo electrostatico llamase los modelos Sena   ,Greswell y SENIOR, en muy rara ocasion hemos sido solicitados para realizar mantencion periodica pero a cambio el 95% de las veces  hemos debido reconstruir equipos reventados. Por esta razon hemos diseñado el equipo SENIOR para que sea posible que el mismo usuario , o dueño, sepa repararlos sin tener que recurrir a nuestro servicio de reparaciones. ( en nuestro domicilio no mantenemos equipos para reparar y el objetivo de nuestro trabajo no está orientado a  dar servicio de mantencion.) Cunado reparamos equipos lo hacemos en el momento en precencia del cliente. Nota de consideracion ahora es el explicar que estos equipos casi siempre son sometidos a extrema crudeza de trabajo, en manos simpre de trabajadores la mayoía sin habito de mantener el equipo en perfecto estado de conservacion y limpieza. Siendo este aparato un verdadero socio de trabajo es menester contar con repuestos para proceder a mantenerlo operativo. Tratar o pretender que el proveedor corra con la responsabilidad de mantenerlo ignorando la negligencia en el uso legitimo, o sea en estas condiciones es irrisorio. Como digo casi siempre los equipos traidos para mantencion vienen  absolutamente estropeados y la garantía legal casi nunca ha sido aplicada en estos casos.  Para que el usuario pueda reparar y mantener su equipo hemos preparado ; 1.- Una guia de diagnostico de fallas. 2.- Un diagrama de la pistola 3.- Sistema de cambio de gatillo 4.- Completo listado de repuestos siempre en stock ( las 24) hrs. 4.- Diagrama de ensamblado del equipo .- Descripcion del funcionamiento electronico del equipo.-

Una recomendacion al usuario de un equipo nuestro: Compre repuestos y mantengalos para su emergencia. Le ahorrará molestias  y contratiempos.

DESCRIPCION DEL FUNCIONAMIENTO ELECTRONICO DEL EQUIPO SENIOR. Leer a continuacion.

En la consola del equipo , es decir la caja cuadrada color aluminio donde se encuentra el regulador de presión los dos pilotos y el switch mas los dos enchufes de cables eléctricos; existe una tarjeta electrónica de circuito impreso con componentes eléctricos.

El swithc principal se puede cambiar sin desarmar la consola, basta hacer saltar el interuptor hacia afuera con un cuchillo y proceder a reemplazar ejecutando el nuevo switch sobre los dos cables que interrumpen los 220 voltios del equipo como switch principal. El trabajo es facil y rápido.

En primera observación de la placa electrónica de la consola se descubrirá que existe dos transformadores de corriente.

El que está vertical hacia un lado de la tarjeta es aquel que entrega 12 voltios  al relay. El relay es accionado al apretar el gatillo de la pistola.

El relay es un electro contactor que se acciona con corriente rectificada de este transformador y que pasa en serie por el bulbo o reed switch magnetico que obra lugar en el gatillo de la pistola. Existen fallas para accionar este electrocontactor que se distingue como una cajita pequeña de un par de centímetro  de tamaño que está colocada en la tarjeta electrónica.  El piloto rojo que se enciende al encender la maquina es indicatoria de que el transformador esta entregando corriente rectificada al electrocontactor  y el segunto piloto  que es indicatorio del segundo tranformador ( correspondiente a la fuente de poder para la pistola) en que este segundo transformador está entregando corriente basica . Las fallas de esta operación pueden deberse a cable pistola cortado en una de sus hebras y el síntoma es que el gatillo funciona a veces y otras no. A veces el transformador deja de funcionar, es decir no entrega los 12 voltios altenos. Finalmente muy raro es que el electro contactor  recibe los 12 voltios  pero el contactor no contacta es decir está malo. Todo esto se puede  revisar con un tester  con la tarjeta afuera.

Para desarmar   la consola se comienza sacando el regulador de presión y luego en un tornillo o con un caiman o llave stillson se desatonilla el adaptador de aluminio donde va atornillado el regulador de presion. Luego se sacan los roscalatas de la plancha frontal y los tornillos con tuercas de los enchufes.

El segundo tranformador  que va arriba en forma horizontal se encarga de dar corriente a la pistola. Esto lo hace a través de cuatro cables que van a la pistola.  Mirando el enchufe din de cinco pines desde atras se puede observar que siendo la tierra la conexion superior, el gatillo va conectado a  1.- la tierra 2.- al pin inmediatamente  siguiente en contra el sentido del reloj.

Los otros cuatro van a la pistola y hacen funcionar el transformador de alta frecuencia. Dentro de la pistola.

Para saber si este transformador de alta frecuencia en la pistola está funcionando o no,  se puede escuchar cerca de esta un silbido cada vez que se accione el gatillo. Lo otro que se puede hacer es desconectar  el triplicador y  juntar los cables de salida de la pistola . Se observará una chispa entre estos cables cada vez que se accione el gatillo.

El electrocontactor al ser accionado por el gatillo, conecta tanto el trasformador del la pistola tanto como la electrovalvula que permite la pasada del aire por el equipo. Es facil saber si le está llegando corriente a la electrovalvula pues se puede sacar la tapa de atras de la consola y poner un voltímetro entre los terminales de esta para verificar si le llegan los 220 voltios o no cada vez que se acciona el gatillo. Además la electrovalvula genera una vibración tipica cada vez que le llega corriente  y se percibe toacandola con la mano cuando se acciona el gatillo ( cuidado con tocar los terminales 220 voltios vivo en esta operacion)

Las electrovalvulas   duran mucho siempre y cuando no entre polvo a ellas ni aceite. ( Ojo con compresores que esten muy cerca de  la fuente de contaminacion o los compresores viejos)

El sistema de accionamiento de estas valvulas es indirecto pneumatico muy delicado ( con un servo) y todas las membranas son de goma. Por tanto el aceite las estropea.

El aceite entra a la electrovalvula usando un compresor n mal estado  ( que bota aceite por el piston debido a piston y anillos en mal estado)

El polvo entra a la valvula por hacer trabajar el compresor en ambiente saturado de polvo ( muy cerca de la zona de pintado) y o por no contar con un filtro de aire a la entrada del compresor.
Tambien las valvulas fallan cuando se pasa tanto aire, aceite y agua por la valvula en forma exagerada.

No obstante es raro que estas valvulas fallen ( Lo normal es que duren varios años) por esta razon  y cuando lo hacen  tambien falla el regulador de presion. Es decir que muchas veces se mira erróneamente a la electrovalvula como responsable de una obstrucción  o falla,  en circunstancias que el regulador de presión puede haberse saturado con impurezas o simplemente haberse tapado o fallado.

Por lo tanto cuando falla el suministro de aire a la pistola lo primero que hay que hacer es revisar si el regulador de presion está limpio y funcionando perfectamente. ( que pase aire...lo que implica revisar que no exista un tapon ademas incluso hasta en la punta de la pistola.)

LOCALIZACION DE FALLAS

Pack de probadores . ( Probador de consola y probador de cable pistola )USD $ 120.-despacho correo aereo. $ 50.000.- Pesos Chilenos Mas IVA

PROBADOR DE CABLE  a pistola SENIOR

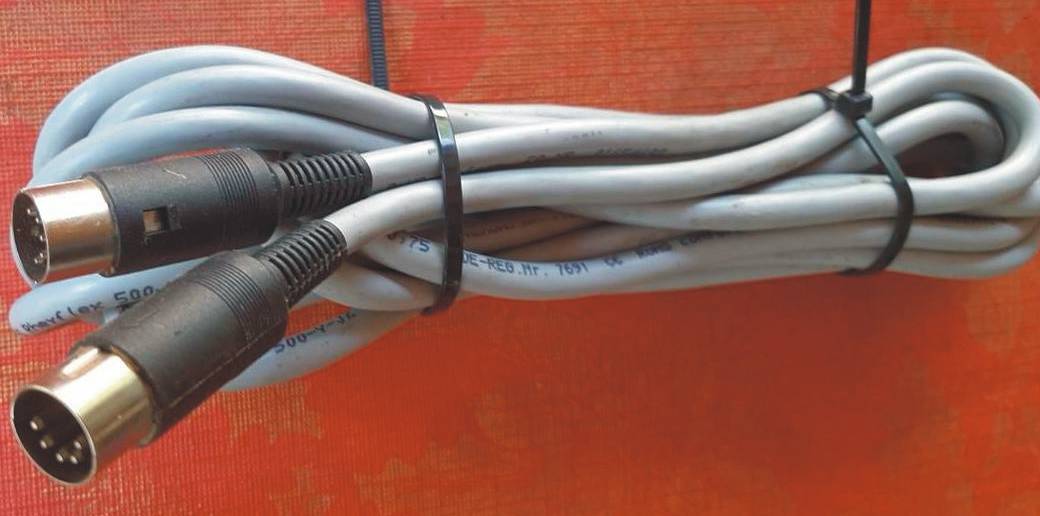

El cable pistola ( El PLOMO con terminales DIN de cinco pines ) es identico en ambos
extremos y las conexiones de los cables obedecen de la misma manera es decir el pin uno
del terminal uno es conectado al pin uno del terminal dos y asi sucesivamente incluyendo
la tierra. Son seis cables incluyendo la conexion chassis.
Los cables fallan por traumatismo, tirones y fatiga del cobre de la misma manera que los
cables de un taladro se cortan con el uso. Sin embargo el proceso no es instananeo y lo
que sucede es que el equipo comienza a funcionar en forma erratica. Por ejemplo puede
suceder que el gatillo empiece a no funcionar. O la estatica desaparezca a veces y el polvo
no pegue. Como digo algunas veces si y otras no. Esta situacion ocurre con todos los
equipos de todas las marcas y todos los precios.
Por esta razon hemos buscado el mejor cable de seis hebras del mercado; Es el NEXANS
RHEFLEX 500-Y-JZ 7 G 0,5 VDE-REG NR .7691 CE UNLEADED pero puede servir
cualquier cable de seis hebras. La clave de la duracion el cable es que debe ser bien
soldados a los pines y despues embedida la zona de las uniones en hot glue para que el
capuchon quede compacto. Si el cable queda pendiente de las soldaduras este no durará.
Para probar un cable es necesario asegurarse que el oscilador de la consola del equipo esté
funcionando adecuadamente y se puede usar el PROBADOR DE OSCILACION y luego se
inserta el cable en cuestion (el que se desea probar) y en el otro extremo se enchufa el
probador.(EL PROBADOR DE CABLE) El probador Hace oscilar las bobinas emulando la
pistola gatillada es decir la oscilacion del transformador de alta frecuencia dentro de la pistola e induce una corriente
que prende un LED ( luz) y cuando lo hace se sabe que la consola funciona bien y el cable
tambien tiene todos su cables en orden. Conviene doblar el cable en varias partes para asegurarse.

PROBADOR DE CONSOLA SENIOR

El probador de consola prueba que la consola del equipo este funcionando adecuadamente.
Al enchufar el probador directamente en la consola , este emula la pistola gatillada y si todo
está en orden se prende una luz. El oscilador funciona gracias al transformador superior
horizontal que le da la corriente y al hacerlo se prende tambien la luz piloto de la izquierda
en el panel la cual indica que hay corriente. Si no se llegase a prender es indicacion que el
transformador no está entregando corriente a la pistola. La corriente pasa a la pistola
gracias al oscilador de la placa madre a traves de un transistor 3055 de poder. Es muy raro
que este transitor se estropee. Hay veces que la base DIN Chassis se quiebra por tirones
del cable pistola y hay que inspeccionar. Al quebrarse puede hacer que la conexion de los
pines a la placa madre esté defectuosa. En esta situacion hay que inspeciconar y comprobar
continudad amen que si se nota estropeado hay que reemplazar esta base DIN de cinco
pines.

Equipo electrostático pintura en polvo FAMMAI ,   PEP ,  SENIOR   y   SENA

El aparato parece funcionar bien , se prende el piloto principal y el secundario al apretar el gatillo pero no sale polvo por la pistola.

Desatornillar la maguera azul de 1/4" que sale de la consola a la valvula ejectora. Verificar que al apretar el gatillo ; salga aire por este conducto. Si sale entonces proceder como a continuacion.

Es menester revisar el estado de la valvula ejectora del equipo. Aquella que está apernada al estanque de polvo. Cada 500 kilos de polvo pasado por el equipo se debe cambiar el venturi de teflon pues el diametro original de la perforacion que es de seis milimetros ahora es mayor por desgaste.  En esta nueva situacion se requiere mayor presion desde el regulador de presion para sacar el polvo. Recordar que el ideal es no mas de 30 libras. Luego en esta nueva condicion con el venturi en mal estado; el aire lleva mas velocidad y este aire a alta velocidad lo que hace es sacar el polvo que se quiere adherir. Sucede tambien que se forma costra de polvo en el niple que sujeta la valvula y que actua como fitting de entrada de polvo a la valvula. este se vá constrimiendo y el diametro del agujero de entrada de polvo se va cerrando. Por tanto en esta situacion hay que desarmar la valvula , limpiar cuidadosamente y reemplazar el venturi de teflon. Nota; El venturi de teflon se encuentra dentro de la valvula y es un cilindro de teflon con un diametro exterior de 12 m/m y diametro interior de seis m/m con un largo de 28 m/m. Para sacar se introduce un botador  de 1 m/m de diametro y se empuja con golpes de maceta. Para introducir el nuevo se hace de manera inversa.

El polvo no se pega . Se prenden los dos pilotos
del equipo

1.- El difusor de teflón en la pistola está muy adelante. Debería existir a lo menos
dos cms de vástago metálico limpio y afilado en la punta de la pistola despues del difusor de
teflon..

2.- No hay descarga de coróna (chispa) 1.- Revisar enchufe base
pistola (debería estar limpio y sano) 2.- Revisar cable (continuidad) La continuidad consiste en
verificar continuidad entre los pines del  cable de 5 pines incluida la tierra. Esta continuidad vá  de
pin en pin en idéntica posision. Revisar con un multitester.

3.- Revisar que el transformador de alta frecuencia que se encuentra dentro de la pistola
esté funcionando.
Esto se logra poniendo el oido cerca de la pistola y verificando si
existe ruido tipo silbido o desconectando el triplicador lo que se logra desoldando los dos
cables exteriores que se encuentrar entre la union de la pistola y el dispositivo delantero
donde van localizadas las etiquetas "peligro Alto voltaje" y debería existir
un salto de chispa entre los dos cables del transformador de alta
frecuencia de mínimo 2-3 m/m al apretar el gatillo.

Si se encuentra que el transformandor de alta frecuencia de la pistola está funcionando dando
una chispa de unos do a tres milimetros pero por la punta del triplicador es decir de la punta de la
piustola no sale chispa o sale muy  pequeña, entonces se ha de sospechar que el triplicador falló
y hay que reemplazar. Esta unidad falla por estar sometida a golpes frecuentes..

4.- Revisar la calidad de la pintura. Esta debería ser NUEVA y
estar tamizada y seca. Existen otras pinturas pesadas , apelotonadas,
con grumos, sucias húmedas y no pueden ser aspiradas
adecuadamente con este equipo. Las pinturas de segunda recuperadas algunas no funcionan
especialmente las pesadas o texturizadas.

5.-Tarjeta electrónica osciladora dañada. ( servicio técnico)
Producida por exceso de trabajo o deconección de la tierra del
equipo. Y en estos casos es el transistor 3055 el que se daña. Proceder a cambiar. Es muy
sencillo.

6.- Mucha velocidad del aire debido a que el operador incrementa la
presión de trabajo por sobre las 25 libras. Las razones pueden ser: 1.-
Venturi en mal estado desgastado por uso principalmente 2.- venturi tapado o parcialmente
tapado. 3.-
pintura muy mala . apelotonada, humeda con grumos o de mala
calidad. 4.- Aireación o fluidización defectuosa.
Nuestros equipos solo pintan con presión hasta 20 Lbs o 1.5 Bar. El
tener que ajustar a mayor presión para sacar polvo, estaría indicando
que solo se tendran problemas.

La presion de trabajo es maximo 35 libras. Lo normal son 25 libras. Si el operador comienza
a dar mayor presion es señal que el venturi se está gastando. Lo ideal es cambiar el venturi
cada 400 kilos de pintura. OJO. despues de esta momento si no se cambia el venturi de
teflon el equipo comienza a dar problemas.
Si el equipo dispara grumos de pintura es señal que no está fluidizando bien. Hay que
centrar o ubicar la manguera que va a la pintura dentro del estanque justo encima de donde
produce la fluidizacion y o los borbotones de pintura. Si no hay fluidizacion la manguera de
succion queda suspendida en ele aire sin pintura en polvo a su alrededor y no puede aspirar
polvo. El error mas comun es subir la presion de trabajo en circunstancias que lo que hay
que hacer es revolver la pintura y agregar aire al estanque via la valvula de fluidizacion. Si
se sube la presion en busca de que la valvula trabaje en el momento que la manguera entra
en contacto con el polvo por derrumbre del polvo , o vibracion, o movimiento de esta, la
pistola va a enviar una cantidad inmensa de polvo a la pieza a pintar.

Revolver la pintura en el depósito en forma manual
todos los días antes de comenzar a pintar. Verificar así que el lecho fluido esté
verdaderamente
fluido al abrir la válvula de bola lo que permite que aire comprimido fluya hacia abajo del
deposito de pintura pasando por entre la pintura aireandola y fluidizandola.

7.- Revisar placa porosa del depósito de pintura. Parte inferior del
depósito de pintura. Esta deberá presentar aireación en toda su area
y nó en un solo punto. Esto hace que la boca de la manguera de
aspiración quede fuera del contacto con el polvo.

NO FLUIDIZA BIEN PINTA A TIRONES.- Para fluidificar BIEN hay que abrir la llave de paso de aire que obra lugar a la entrada de aire del equipo por cuya manguera Normalmente color rojo se envia aire a la base del estanque. y este aire sale por dentro del estanque fluidizando la pintura. Pero a la salida de la valvula dentro del niple de conexion existe un surtidor o tapon con un pequeño orificio que restringe el paso del aire al estanque de pintura. Si el caso sucediera que el lecho fluido fluidiza poco, lo mas ocnveniente es sacar el niple y abrir una perforacion marçs grande. La perforacion standard es de un milimetro y se puede abrir a conveniencia por ejemplo con una broca de 1.5 mm. De esta forma el lecho fluidizara con mas fuerza y se logrará un pintado mas suave y constante
El polvo no se pega . Se prende solo un piloto del
equipo

1.- El transformador de 18V de la pistola está defectuoso y habrá que
reemplazar. Se reconoce porque además en la tarjeta electrónica
también se prende solo un led. ( el del relay) A falla de uno de 18 V
también se podrá poner uno de 12V Tipo chicharra. Se ruega
identificar la entrada primaria 220 V y salida secudario bajo voltaje.

Es necesario CADA VEZ AJUSTAR MAYOR PRESION DE AIRE PARA SACAR POLVO DEL
ESTANQUE A LA PISTOLA.por sobre las 30 libras......Ver Parrafo anterior.

La valvula tiene un surtidor de diametro 1.2 m/m y la camisa de teflon debe tener un diametro o
interior o perforacion de seis milimetros. Cualquier agrandamiento de esta perforacion oblilgará
a usar mas presion y esto no ayuda poque incrementeça la velocidad del aire y el polvo no se
pega.... OJO:.... Este buje o camisa de teflon se gasta a partir de pasar unos 100 kilos de pintura
por la valvula de transferencia .Por lo tanto antes de comnenzar a ver problemas es necesario
revisar y mantener la bomba de aspiracion de polvo ( la valvula de transferencia)

No enciende equipo

1.- Revisar switch principal ( ver que haya corriente)

2.- Revisar Transformador encendido 220V 12 Voltios.

Funcionamiento errático de la pistola.

1.- Cable y o base de conección en mál estado. Cambiar.

Gatillo pistola no funciona.

La razon que se estropee el gatillo de la pistola radica en que el cable tierra de la pistola está en mal estado. Por ejemplo: No está sujeto con perno y tuerca a una fuente de tierra sino mas bien está añadido y sin presilla . Por esta razon la pistola no tiene donde descargar el alto voltaje y este se escapa por los contactos del bulbo y estos se " pegan" quedando el gatillo constantemente " Dado". Esta gçfalla ocurre cuando ningun operario se responsabiliza por el uso del equipo y cortan el cable tierra.

1,. Transformador secundario malo 220 20 Voltios.

2.- Revisar cable pistola ( probar continuidad pin por pin incluyendo
masa)

3.- Puentear terminal. (servicio técnico) Para verificar el
funcionamiento del relay y su tranformador.

4.- Switch magnético malo.(gatillo) Reemplazar.( servicio técnico) o proceder segun la siguiente
guía...Hacer click

Polvo no pega:
El polvo no pega porque no hay alto voltaje en la punta de la pistola. Verificar que salte una
chispa de unos buenos 6-7 m/m desde la punta de la pistola a masa.
No lo hace? pero se prenden los dos pilotos? Está conectada la masa? proceder de la siguiente
manera entonces...
Dessoladar los dos calbles laterales que unen la pistola con el triplicador. Ver diagrama.
Usar un trozo de conductor forrado y verificar si existe una chispa o descarga al apretar el gatillo
entre estos dos cables que vienen de la pistola debería saltar una chispa de a lo menos 1 m/m.
No salta chispa? se prenden las dos luces pilotos? entonces el Transformandor de alta
frecuencia en la pistola no está funcionando. Revisar cable pistola por continuidad, estado de
enchufes cable pistola ( bases din de 5 pines tanto en pistola como en consola) y transistor de
potencia. 3055 en tarjeta madre de la consola.Al funcionar el transf de alta este mete un ruido como silbido.
No es frecuente que el triplicador se estropee ni el transformador de alta frecuencia pero puede
suceder por traumatismo. ( se rompe la aislacion de alto voltaje por golpe y se daña los circuitos
de alta. ( se queman los condensadores y diodos de alto voltaje)

Otra  manera de reparar el gatillo es reemplazarlo por un switch de pulsacion tipo boton. Así de simple.

Favor revisar esquema de la pistola. Recordar que la pistola se puede abrir o cortar con un cautin
electrico y despues volver a soldar de la misma manera.

Dá la corriente en la pistola.

Es obligatorio conectar el cable de tierra del equipo a través de perno
y tuerca. Por ningun motivo sacar la placa de aluminio en la cacha de
la pistola. Ni envolverlo con huincha adhesiva o similar con objeto de
aislar dicha tierra.
La tierra deberá ser una tierra del sistema de suministro o una hecha
con una barra metálica enterrada.

Nota.- Si la tierra fallare entonces es inminente la quema de la
tarjeta electrónica principal, la inutilizacion del gatillo..además que el usuario podrá recibir
descargas eléctricas como todo equipo electrico no protegido por
tierra..

Recomendaciones Generales:

Es obligatorio conectar la tierra del equipo a través de perno y
tuerca.
La tierra deberá ser una tierra del sistema de suministro o una hecha
con una barra metálica enterrada.
Nota.- Si la tierra fallare entonces es inminente la quema de la
tarjeta electrónica principal, además que el usuario podrá recibir
descargas eléctricas como todo equipo electrico no protegido por
tierra..
Para pintar desde una botella PET de dos litros.( coca-cola- retornable o similar).
Colocar una tapa o boquilla con una manguera de 1/2" de unos 50 cms de largo . Introducir el
polvo a la botella con ayuda de un embudo. Insertar la botella boca abajo dentro del estanque de
pintura y el esxtremos de la manguera a la aspiracion de la válvula de transferencia. ( valvula
succionadora de polvo) De esta manera se m pinta muy suave y no se usa aire para el lecho
fluido lo que economiza en compresor.

Recomendamos al usuario, contar con algunos repuestos para
enfrentar fallas por traumatismo , cierre por vacaciones ,etc... Esto
evitará demoras , molestias, y paralizaciones al usuario.

Revisión equipo (pueba de pintado) y diagnóstico
Tarjeta madre osciladora
Transformador de alta frecuencia,
Electroválvula.
Cable pistola
Cable tierra
Pistola electrostática sola
Triplicador
Válvula de aspiración venturi
Difusor teflon
Placa porosa  o fieltro ducto lecho fluido
Copa
Punta pistola
Transformador 12V.
Transformador 18 V 50 m/a.
Equipo completo nuevo

LE INTERESA CONSTRUIR SU PROPIO VELERO PARA TRES PERSONAS ?
